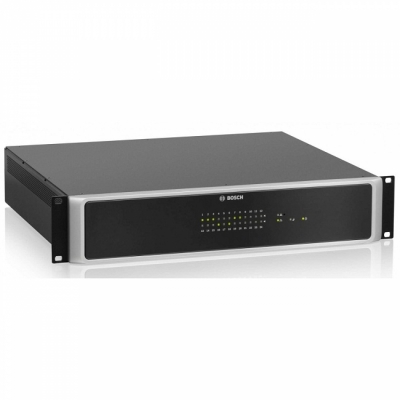

Bộ định tuyến Paviro 24 vùng Bosch PVA-4R24.

Thông số kỹ thuật, tính năng Bộ định tuyến Paviro 24 vùng Bosch PVA-4R24:

- Router của Bosch PVA-4R24 24 là một phần mở rộng cho hệ thống PAVIRO cho phép bổ sung thêm 24 vùng, 20 GPI, 24 GPO và 2 rơle điều khiển tới hệ thống và được điều khiển và giám sát thông qua bus CAN bằng PVA-4CR12 ( Điều khiển).

- Tối đa 20 bộ định tuyến bên ngoài có thể được kết nối với một bộ điều khiển và một bộ định tuyến có thể xử lý tải loa 4000W với tải tối đa 500W trên một khu, 1000W cho 6 khu.

- Bộ định tuyến hệ thống PAVIRO được cấp chứng chỉ EN54-16 và có thể lắp đặt trên rack, cao 2U.

- Hệ thống giám sát nội bộ giám sát các chức năng và hoạt động của cả chính nó và các thiết bị được kết nối và cho phép định tuyến lại một kênh bộ khuếch đại phụ tùng, thay thế cho một kênh khuếch đại báo cáo lỗi.

- Các điều kiện lỗi được báo cáo cho bộ điều khiển hệ thống kết nối để điều khiển hoạt động và ghi chép các mục đích và bộ định tuyến PVA4R24 hỗ trợ chuyển mạch đơn hoặc chuyển mạch dự phòng nhóm A / B.

- Có thể định tuyến ít nhất 4 kênh thành 8 đầu vào âm thanh 100V đến 24 đầu ra loa và các ngõ ra của loa loa được chia thành các cụm từ 6. Mỗi cụm cho phép cùng một hoặc một chế độ hoạt động hai kênh khác nhau để đảm bảo liên tục và / hoặc khác nhau Âm nhạc vào các khu khác nhau.

- Mỗi router có thể hoạt động như một ma trận 2 trong 6 (ma trận đầu vào 4 kênh đến 2 trong 6 cluster).

- Giám sát loa tích hợp loại bỏ yêu cầu của bộ khuếch đại cho giám sát, dẫn đến tiêu thụ điện năng rất thấp.

Đầu vào âm thanh (100 V)	AMP IN: 4 ✕ 6-pin port
Tối đa Vôn	120 Veff
Tối đa hiện hành	7.2 A
Công suất tối đa	500 W
Đầu ra âm thanh (100 V)	SPEAKER OUT: 4 ✕ 12-pin port
Kiểm soát	4 ✕ 10-pin port
Kiểm soát đầu vào	10 supervised inputs (0–24 V, Umax = 32 V) 10 isolated inputs(Low: U ≤ 5 V DC; High: U ≥ 10 V DC, Umax = 32 V)
Kiểm soát ra	4 ✕ 10-pin port
Kiểm soát đầu ra	24 đầu ra nguồn điện thấp (bộ thu hở, Umax = 32 V, Imax = 40 mA)
Chuyển tiếp điều khiển	2 (số tiếp điểm NO / NC, Umax = 32 V, Imax = 1 A)
Giao diện cổng CAN BUS	2 ✕ RJ-45, 10 to 500 kbit/s (for controller, router, amplifier connection)
Đầu vào nguồn DC	21–32 V DC
Điện năng tiêu thụ	5–60W
Kích thuớc	483 ✕ 88.2 ✕ 375 mm
Trọng lượng	8.2 Kg
